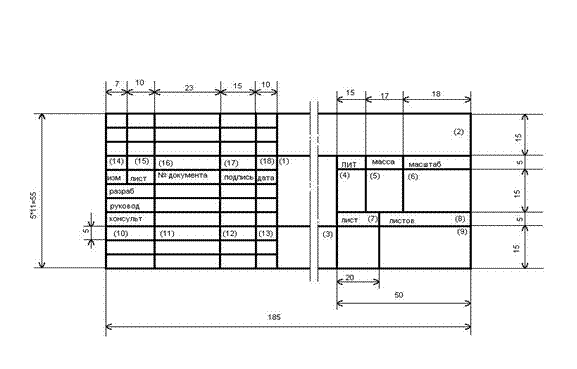

На всех чертежах и схемах проекта основная надпись (штамп) составляет 185 • 55 мм по ГОСТ 2.104 – 68. Основная надпись (штамп) выполняется в виде, показанном на рисунке.

В столбцах основной надписи укажите:

• в графе 1 – название чертежа;

• в графе 2 – обозначение конструкции (код конструкции);

• в графе 3 – обозначение материала детали;

• в графе 4 – буква документа: КП – сокращенное обозначение формулировки «Курсовое планирование»;

• в графе 5 – вес продукта, кг.;

• в столбце 6 – масштаб;

• в графе 7 – порядковый номер листа в документе;

• в графе 8 – общее количество листов графической части курсового проекта (указывается только на первом листе);

• в графе 9 – номер учебной комиссии;

• в графе 10 – характер работы, выполненной лицом, подписывающим документ (разработано руководителем, консультантом);

• в графе 11 – имена людей, подписавших документ. Перед столбцом «консультант» указать имя консультанта (учителя) по графической, электрической или экономической части, в зависимости от содержания чертежа;

• в графе 12 – подписи лиц, имена которых указаны в графе 11;

• в графе 13 – дата подписания документа;

• графы 14-18 не заполняются (используются только при внесении изменений в проектную документацию).

Не нашли то, что искали? Воспользуйтесь поиском:

Лучшие высказывания: для студентов есть четные, нечетные и зачетные недели. 9169 – | 7340 – или прочтите все

91.146.8.87 © studopedia.ru Он не является автором публикуемых материалов. Но предлагает возможность бесплатного использования. Есть ли нарушение авторских прав? Напишите нам | Обратная связь.

Отключите adBlock!
и обновите страницу (F5)
очень необходимо

Форматы чертежей

Масштабы

Линии на чертежах

Шрифты чертёжные

Рамки чертежей

Основная надпись

Упрощённое и условное

Изготовление различных дизайнов на заказ.

ГОСТ 2.301-68 устанавливает основной и дополнительный форматы, которые образуются путем добавления основных (например: формат состоит из трех, соединенных длинными сторонами).

Таблица 1 Основные форматы чертежей

обозначение	размер сторон формата , мм
новый	древний
A0	44 год	1189 х 841
A1	24	594 х 841
La2	22	594 х 420
LA3	12	297 х 420
A4	одиннадцать	297 х 210

Выписка из ГОСТ 2.302-68.

Таблица 2 Масштаб изображения

запуск изображения	масштаб нужно выбирать из серии:
реальный размер	1: 1
уменьшение	1: 2 1: 2,5 1: 4 1: 5 1:10 1:15 1:20 1:25 1:40 1:50 1:75 1: 100
с увеличением	2: 1 2,5: 1 4: 1 5: 1 10: 1 20: 1 40: 1 50: 1 100: 1

Все, кто купит модель железной дороги в нашем магазине, получат в подарок фигурку Анны Карениной

Выписка из ГОСТ 2.303-68.

На чертеже используются только линии, показанные на чертежах, на чертежах всего два типа линий: толстые (контур) и тонкие (все остальные). Линий промежуточной толщины нет. ГОСТ устанавливает толщину только сплошной основной линии (чем сложнее рисунок и чем мельче на нем, тем меньшую толщину следует брать линий), остальное получается пропорционально.

Таблица 3 Чертежные линии

названия линий	стиль и размер линейных элементов	толщина линии	заявление
1	2	3	4

сплошная основная

s =
мм видимые очертания предметов

сплошная тонкая

от с / 2
до s / 3 размерные и выносные линии; позиции на полках; перекрытие контуров сечения; штриховка; контуры сопрягаемых деталей; граничные линии элементов деталей на видах, разрезах и разрезах; линии перехода воображаемые; следы плоскостей сечения, линии построения характерных точек для специальных сооружений

сплошная волнистая

от с / 2
до s / 3 разорвать линии элементов; разграничение вида и разреза

сплошная тонкая с изломами

от с / 2
до s / 3 длинные линии обрыва Конец таблицы 3

штриховая

штрих-пунктирная тонкая

штрих-пунктирная утолщённая

штрих-пунктирная с двумя точками

разомкнутая

1	2	3	4
от с / 2 до s / 3	невидимые контурные линии
от с / 2 до s / 3	оси симметрии и центр
от с / 2 до 2 с / 3	поверхности, подлежащие обработке или термическому покрытию; линии для обозначения элементов, размещенных перед секущей плоскостью
от с / 2 до 2 с / 3	сложите линии на разворотах; линии для изображения движущихся частей изделий в крайних или промежуточных положениях; линии для отсканированного изображения в сочетании с видом
из с до 1,5 с	определяет положение режущей плоскости

Все надписи на чертежах выполнены стандартным шрифтом. Для надписей установлено: наклонный шрифт наклонный шрифт. Размер цифр и букв русского алфавита указан в Размер шрифта определяется высотой прописных (прописных) букв h. Наклон Размер шрифта установлен: 5; 7; 10; 14; ветры; 28; 40.

Главный наклонный знак показан на рис. 12.

РУКОВОДСТВО ПО ЧЕРТЕЖУ
НА САЙТЕ “HUDGRAPHIC” – artgraphic.su/spravochnik-cherchenie.html

Рисунок 1.
Русские буквы основной наклонный дизайн шрифта

Прописные буквы и цифры

Высота (размер шрифта) час 3.5 5.0 7.0 10 Ширина букв: B, C, D, I, E 0,6 часов 2.1 3.0 4.2 6 Ширина букв: Ж, Ф, Ш, Щ 0,8 часов 2,8 4.0 5,6 восемь Ширина букв: A, M, Y, X, Y 0,7 часов 2,5 3.5 4.9 7 Ширина букв: Г, Е, З, С и цифр: 2, 3, 5, 6, 7 0,5 часа 1,8 2,5 3.5 5 Ширина цифр 1 0,3 часа 1.1 1.5 2.1 3 Разрядность 4 0,6 часов 2.1 3.0 4.2 6

Строчные буквы

Высота (размер шрифта) час 3.5 5.0 7.0 10 Высота букв: a, d, f, g, h, i, k, l, m, n, o, p, s, t, x, c, h, w, sch, b, s, b, e, you , я 0,7 часов 2,5 3.5 5.0 7.0 Высота букв: b, c, d, p, y, f час 3.5 5.0 7.0 10 Ширина букв: a, b, c, d, d, e 0,5 часа 1,8 2,5 3.5 5.0 Ширина букв: w, t, f, w, u 0,7 часов 2,5 3.5 4.9 7.0 Ширина букв: м, с, у 0,6 часов 2.1 3.0 4.2 6.0 Ширина буквы z 1.6 2.3 3,2 4.5 Ширина буквы c 0,4 ч 1.4 2.0 2,8 4.0

Всякая остальная лабуда

Ширина линии символа 0,1 часов 0,4 0,5 0,7 1.0 Расстояние между буквами, цифрами и знаками 0,2 часа 0,7 1.0 1.4 2.0 Расстояние между словами 0,6 часов 2.1 3.0 4.2 6.0 Расстояние между основаниями линий 1,7 часов 6.0 8,5 12 17

портрет на заказ

– Не сердись на меня! и не ударяйте восклицательный знак!!

РУКОВОДСТВО ПО ЧЕРТЕЖУ
НА САЙТЕ “HUDGRAPHIC” – artgraphic.su/spravochnik-cherchenie.html

Все чертежи, листы которых обрезаны по размеру, имеют внутренние рамки, нарисованные непрерывной основной линией, при этом с левой стороны отступ от всех остальных отступает – или Если рисунок не обрезан по размеру, то разрежьте линии до Измерения размеров проводятся тонкой линией.

Рамка в углу рисунка, мемориальная доска, почтовая марка или что-то еще, что искажают ученики, на самом деле называются картушами. Основная надпись всегда находится в правом нижнем углу рядом с полужирной рамкой. Размеры основной надписи для технических чертежей см. (Ниже). Размеры элементов отмечены синими цифрами, размер всей надписи

Как заполнять основную надпись чертежа.

Все, что находится выше этой линии, относится к примечаниям об изменениях в чертеже (не обязательно). Ниже приведены данные о тех, кто участвовал в его изготовлении.

• Развитый. – «разработал» – тот, кто сделал дизайн;
• Пров. – кто эту чушь проверял;
• Contatore T .. – «технический контроль», на производстве обычно проводят технологи, они проверяют, можно ли с помощью имеющихся на заводе средств придумать то, что придумал гениальный конструктор;
• Принято: тот, кто получил готовый лист (и распустил вместе с ним);
• Счетчик N. – «нормоконтроллер», проверяет соответствие конструкции проектным нормам;
• Одобренный. – «одобрено», т.е вся одежда.

Имена лиц, участвовавших в создании дизайна, пишутся под словом подпись – под словом Подпись, дата подписи – под словом Дата. Учителя обычно ругаются, если ученик отправил на проверку смятый лист бумаги без двух имен, подписи и даты. В рамках курса «Графическая инженерия» обычно достаточно заполнить только строки Разработка и Пров.

Где написано, написан номер чертежа. Если вы этого не знаете, спросите учителя.

РУКОВОДСТВО ПО ЧЕРТЕЖУ
НА САЙТЕ “HUDGRAPHIC” – artgraphic.su/spravochnik-cherchenie.html

Там, где написано тело, пишется название изображаемого продукта, например: вал, фланец, накидная гайка, реверс. Если это сборка, то под названием пишется меньшими буквами: «сборочный чертеж».

Где написано название материала и ГОСТ на него. Если не знаете, поищите в справочниках.

Вам не нужно ничего писать в три столбца под словом Буква.

Под словом «Вес» указывается вес товара, в первый год в этом нет необходимости.

Под словом Масштаб указывается основной масштаб чертежа (масштаб изображения).

Поместите в поле Листы. Если чертеж не помещается на листе и часть его переносится на другие листы, здесь записывается количество листов.

В поле Лист напишите порядковый номер листа, если листов много; если есть только один лист, то ничего не пишется .

Там, где это написано, проставляется название учреждения и отдела, где был создан этот документ.
