Схема подключения бортового компьютера ваз 2110

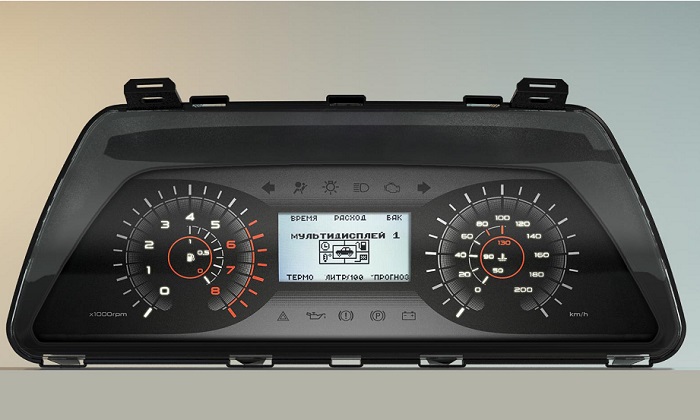

Бортовой компьютер ВАЗ-2110 используется для контроля систем автомобиля. В исходной комплектации автомобиль покидает завод без умного гаджета, но это не мешает водителю его купить. Перед этим необходимо оценить технические характеристики моделей, представленных на рынке. Каждый из них рассчитан на конкретные условия эксплуатации ВАЗ-2111, 10 или 12.

Функциональное предназначение устройства

Развитие технической составляющей автомобилей привело к появлению большого количества электронных и механических устройств, контролирующих работу автомобиля. Каждый из них отражает тот или иной показатель, проанализировать который человек не всегда успевает. Тут и поможет бортовой компьютер ВАЗ, взяв под контроль происходящее. Помимо наблюдения за работой систем автомобиля, он оперативно уведомит владельца о поломке.

Еще одно преимущество – бортовой компьютер анализирует техническое состояние автомобиля в пределах заданных параметров. На практике это означает, что водитель может задать вопрос о наличии узлов или агрегатов, производительность которых вышла за рамки технического стандарта. Профилактический анализ снижает вероятность простоев из-за технических сбоев. Бортовой компьютер ВАЗ отличается доступными опциями в зависимости от комплектации:

1. Карбюратор – недорогой вариант, не обладающий достаточно обширным функционалом. Установка быстрая и простая в использовании. Найти его на рынке сложно из-за невысокого спроса среди владельцев ВАЗ-2110.
2. Впрыск: на рынке есть различные варианты, которые учитывают потребности водителей. Среди основных преимуществ – возможность провести тщательную диагностику. Например, если автомобиль не заводится из-за неисправности инжектора, система заранее предупредит вас. Стоимость бортового компьютера зависит от комплектации.
3. Универсальный – установка производится на ВАЗ-2111, 10 или 12 вне зависимости от технических характеристик. Установка производится за зеркалом заднего вида или лобовым стеклом.
4. Адаптировано: подбираются с учетом марки и модели автомобиля. Установка проводится в строго отведенном месте, где вам поможет найти инструкция.

Рекомендации по монтажу

Эффективность устройства устанавливается на этапе выбора и последующей установки. Для ВАЗ-2112 выбран бортовой компьютер (БК), который собирает и анализирует поступающую информацию. Независимо от модели он оснащен индикатором Check Engine. При активации БК самостоятельно определит, что не так.

Опытные водители не советуют переплачивать за внешние датчики влажности и температуры, секундомер, будильник. Эти показатели легко получить с помощью штатного градусника ВАЗ-2110. Как только драйвер определится с выбором, можно приступать к установке. Для начала следует изучить прилагаемый к устройству паспорт, в котором рассказывается, как подключить бортовой компьютер.

При использовании транспортного средства требуется только 1 BC. Наличие второго компьютера в большинстве случаев вызывает сбои в работе обеих систем. Подключение к ВАЗ-2112 осуществляется через 9-контактный разъем. Он расположен за БК и имеет форму трапеции.

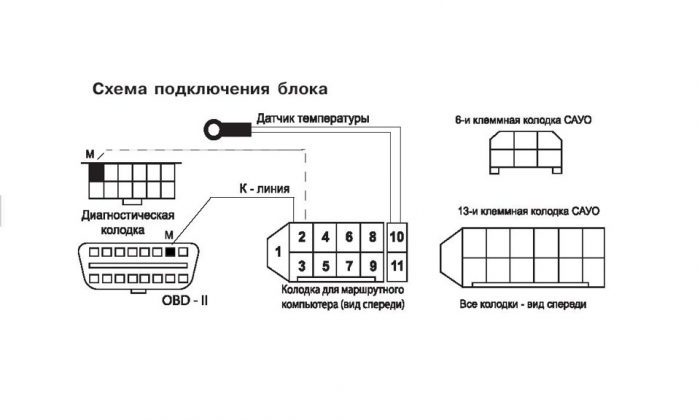

Схема автомобиля и сам бортовой компьютер помогут правильно подключить контакты. Для подключения к ВАЗ-2110 в штатном БК контакты No. 10 и п. 11 не используются. Они предназначены для датчиков температуры, влажности и давления. Завершается установка БК подключением линии К. Ошибиться нельзя, иначе показатели, полученные от ВАЗ-2112, будут неточными.

Линия подключения проходит в специальном диагностическом блоке. Во время управления клапанами и других профилактических осмотров на СТО мастер осматривает блок для подключения оборудования. При прокладке кабеля стоит убедиться, что он не перекручен и находится близко к движущимся элементам. Например, во время вождения автомобиля линия K может быть повреждена педалью акселератора.

Ликвидация неисправностей БК

Неисправности возникают с БК различных модификаций. Владельцу нужно будет знать, что делать в этих случаях. Многие сбои возникают при неправильной установке бортового компьютера. Сначала нужно проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или защемления линии K. Об этом сообщит сама Multitronics, отображая заведомо неверные данные.

Вы можете решить проблему самостоятельно. Если он подключен к поврежденной К-линии, то нужно покупать новый кабель для ВАЗ-2111 в автомагазине или на рынке.

это недорого, и вся процедура замены займет не более 60 минут. Это займет больше времени, если проблемы бортового компьютера 2110 вызваны обрывом контактов. Отключите устройство, выполнив визуальный осмотр. Если еще остались погнутые штифты, нужно в магазине подобрать новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть в курсе технического состояния автомобиля. Устройство подбирается по необходимости. Его эффективность зависит от правильной установки.

Блокировка бортового компьютера

Сегодня наступила эпоха высоких технологий, которые могут значительно упростить качество жизни каждого человека, в том числе автомобилиста. Блок бортового компьютера ВАЗ 2110 – действенный шаг в модернизации автомобиля отечественного автопрома.
Владельцы первой «десятки» автомобилей ВАЗ и мечтать не могли о возможности оснастить свой агрегат высокотехнологичным бортовым компьютером. Блокировка бортового компьютера на ВАЗ 2110 – очень удобное решение, позволяющее самостоятельно установить управляющего робота на автомобиль.

Что собой на практике представляет бортовой компьютер, и какова его реальная практическая эффективность

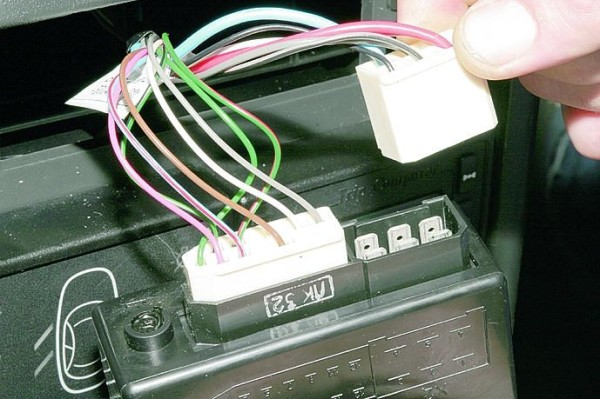

Блок для подключения бортового компьютера ВАЗ 2110

Основная функциональная суть бортового компьютера – динамическая информация о текущем состоянии значимых элементов транспортного средства. Таким образом, автомобилист может сразу определить, насколько он проедет при текущем техническом состоянии автомобиля.
Основные характеристики бортового компьютера:

• распознавание в реальном времени всех ошибок, генерируемых электронным блоком управления;
• быстрый анализ исходных данных;
• практически мгновенный переменный вывод возможных решений;
• постоянная самостоятельная занятость.

Основной принцип работы бортового компьютера автомобиля:

• основной функциональной особенностью бортовой системы управления является быстрая обработка всей информации, поступающей от ЭБУ;

Блок бортового компьютера ваз 2110

• поэтому имеется бортовой компьютер, который напрямую связывается с ЭБУ через линию A;
• информационные данные от ЭБУ к бортовому компьютеру поступают по линии А;
• бортовой компьютер анализирует поступающие данные, а затем предоставляет информацию на понятном для водителя языке о текущем состоянии некоторых функциональных элементов автомобиля.

Примечание. Алгоритм установки бортового компьютера «Престиж» будет представлен ниже, а общий принцип установки всех бортовых компьютеров идентичен.

Предварительный этап установки бортового компьютера на автомобиль – это выбор соответствующих инструментов, которые понадобятся в процессе установки:

• набор классических автомобильных отверток;
• напрямую к бортовому компьютеру автомобиля;
• стандартный провод около 1 метра.

Алгоритм выполнения самостоятельной установки бортового компьютера

• сначала необходимо освободить центральную торпеду автомобиля от вилки;

Блок для подключения бортового компьютера ВАЗ 2110

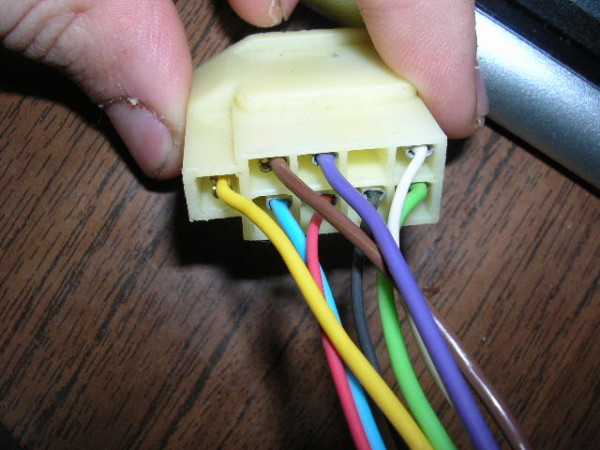

• после этого на центральной торпеде нужно будет найти диагностическую колодку из 9 контактных проводов;
• на всех ВАЗ “десятках” стоит 9-контактная колодка»;
• следовательно, нужно соединить бортовой компьютер автомобиля с замком.

Примечание. Нельзя забывать провести так называемую К-линию.

Алгоритм проведения линии К

• принципиально важно использовать провод счетчика, предназначенный для установления соответствующих соединений;

Колодки тормозные на ваз 2110 в комплекте

• подготовленный провод нужно вставить в колодку, кроме того, во второй контакт;
• другой конец заранее подготовленного кабеля необходимо подключить к диагностическому блоку, предварительно протянув его под панелью приборов.

Примечание. Чтобы провести провод не составляло труда, необходимо временно повернуть правую часть панели приборов в обе стороны.

• после того, как соответствующий провод дойдет до диагностической колодки, его необходимо подключить к гнезду «М»;

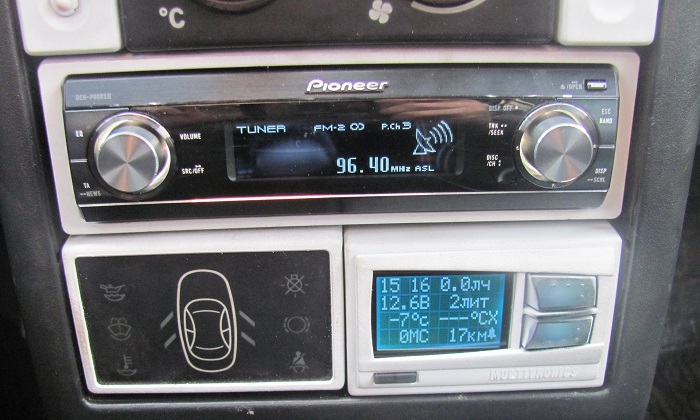

• теперь вы можете смело подключать бортовой компьютер, установив его в соответствующем месте;
• заключительный этап – полная проверка работоспособности бортового компьютера.

Примечание.
Прежде чем приступить к установке любого автомобильного компьютера, следует ознакомиться с прилагаемыми рекомендациями. Поскольку существует множество совершенно разных моделей бортовых компьютеров транспортных средств, для некоторых из них требуются особые условия установки.

Практические рекомендации касательно выбора бортового компьютера

Блокировка бортового компьютера Ваз 2110

Объективно необходимо понимать, что качество и эффективность работы бортового компьютера напрямую зависят от его рыночной стоимости. С практической точки зрения лучший способ выбрать бортовой компьютер – это советы друзей автомобилистов, которые его уже приобрели.

Возможные причины неисправности бортового компьютера и основные пути их устранения

Одна из наиболее частых причин – отсутствие связи с контроллером или K-линией.
На что указывает текущая ошибка и что нужно сделать:

• появление этой ошибки прямо указывает на обрыв контактов или плохое замыкание линии К дополнительной колодкой;
• принципиально важно проверить К-лайн по схеме;
• в большинстве случаев причиной этой неисправности является разрыв контакта между линией К и диагностическим блоком.

Сбой в показаниях температурных датчиков

Иногда из-за воздействия экстремально низких температур внешние датчики температуры могут работать неправильно.
Как правило, в этом случае встречаются два варианта:

• разрыв соответствующих контактов;
• выход из строя самого датчика или частичная потеря работоспособности.

Примечание. Иногда в случае практической необходимости в автомобиле можно установить одновременно два бортовых компьютера, каждый из которых уверенно займет свою нишу.

Инструкция по установке бортового компьютера своими руками достаточно понятна и позволяет легко все сделать самостоятельно. Однако если вы решите все делать самостоятельно, использование фото- и видеоматериалов является обязательным условием.
Поскольку автомобильный бортовой компьютер требует очень значительных финансовых ресурсов, стоимость его установки в автосервисе очень велика. Поэтому будет лучше, если замена будет произведена самостоятельно, тем более, что практических затруднений она не представляет.

•
•
•
•

• Главный
• Фотоотчеты
• Инструкции

Функциональные особенности устройства:

• Случайный цветной дисплей RGB (512 цветов).
• одновременно на дисплее отображается 8 параметров.
• 3 программируемых пользователем мульти-дисплея.
• Проверка и оценка емкости аккумулятора.
• Режим сушки свечей «Горячий старт”.
• Автоматическая / ручная настройка протокола.
• Управляющий выход внешнего оборудования.
• Два универсальных программируемых таймера.
• Отредактируйте 8 параметров одним касанием.
• Корректировка температуры воспламенения вентилятора (зависит от модели ЭБУ).
• Уровень топлива в баке от датчика уровня топлива или ЭБУ.
• Идентификационный код пользователя (PIN).***
• «Дневной» мультидисплей с расчетом стоимости проезда.

Функциональность устройства.
Бортовой компьютер Multitrinics COMFORT X10 имеет следующие пункты меню:

Пользовательские дисплеи 1, 2, 3 позволяют:

• Он анализирует мгновенный расход топлива л / ч, когда автомобиль припаркован, мгновенный расход топлива л / 100 км во время движения.
• Проанализируйте остаток топлива в максимальном баке на 70 литров
• Снимите ускоренное считывание остатка топлива в баке в режимах бака «DUTln» и «DUTtr» после заправки бака.
• Проанализировать температуру охлаждающей жидкости – градусы С / Включить вентилятор.
• Анализируйте температуру снаружи автомобиля – градусы С0
• Анализируйте скорость в км / ч.
• Проанализируйте обороты двигателя.
• Анализируйте напряжение аккумулятора в вольтах.
• Анализировать текущее время (с возможностью корректировки маршрута).
• Проанализируйте средний расход топлива за поездку, л / 100 км – за поездку.
• Анализируйте расход топлива за поездку в литрах 9999л макс.
• Анализирует пройденное расстояние за поездку в км. 9999 километров максимум
• проанализировать прогноз пробега по оставшемуся топливу в баке.
• Проанализируйте среднюю скорость за поездку в км / ч.
• Анализировать время в пути 9999 часов макс.
• Анализируйте совокупный расход топлива 9999л макс.
• Проанализируйте общую стоимость всех поездок в тысячах рублей максимум 999 тысяч рублей.
• Проанализируйте положение дроссельной заслонки (0-100%).
• Анализируйте массовый расход воздуха кг / ч.
• Проанализируйте время впрыска мсек.
• Проанализировать градусы опережения зажигания.
• Проанализируйте положение шагового двигателя 0-256 шагов.
• Анализируйте напряжение на кислородном датчике в вольтах.
• Проанализировать абсолютный ресурс двигателя автомобиля (время работы двигателя) 9999 часов макс.

Пользовательский дисплей 4 «День» позволяет:

• Анализирует среднюю скорость за 1-31 сутки в км / ч 1.26. Проанализировать средний расход топлива на 100 км за 1-31 день.
• Проанализируйте маршрут за 1-31 день и скорректируйте стоимость 1 км маршрута.
• Проанализируйте время в пути за 1-31 день и скорректируйте стоимость 1 часа в пути.
• Анализируйте расход топлива за 1-31 день.
• Анализируем максимальную скорость за 1-31 день.
• Проанализируйте стоимость топлива за 1-31 день и скорректируйте стоимость на 1 литр.
• Проанализируйте стоимость поездки за заданное количество дней.

Дисплей обслуживания позволяет:

• Анализируйте коды ошибок системы.
• Проанализировать расшифровку текста кодов ошибок
• Сбросьте коды ошибок.
• Проанализируйте и введите требуемый остаток пробега до следующей замены моторного масла (0-99 тыс. Км).
• Проанализируйте и введите необходимый остаток пробега перед заменой воздушного фильтра (0-99 тыс. Км).
• Проанализируйте и введите требуемый остаток пробега до следующей замены свечи зажигания (0-99 тыс. Км).
• Проанализировать и ввести необходимый остаток пробега до следующей замены ремня ГРМ (0-99 тыс. Км).
• Сухие свечи зажигания (горячий старт).
• Проверьте цепи зарядки аккумулятора и оцените качество аккумулятора, емкость аккумулятора в пк / ч, а также измерьте среднее напряжение заряда аккумулятора в автомобиле.
• Получать данные от производителя МК: версию ПО, ссылку на сайт, телефоны техподдержки.

Экран настроек1 позволяет:

• Отрегулируйте коррекцию индикации температуры воздуха +/- 20Со.
• Отрегулируйте поправку для индикации расхода топлива +99 / -90%.
• Отрегулируйте поправку для индикации скорости и расстояния +99 / -90%.
• Настройте произвольный цвет подсветки индикатора RGB, активируйте сканирование цвета.
• Выберите способ измерения остатка топлива в баке с помощью линейного расчета FLS – «FLS», калиброванного расчета «FLS» или расчета баланса на основе текущих показаний потребления от блока управления двигателем.
• Выполните линейную калибровку «DUTln» с учетом конкретного резервуара.
• Выполните нелинейную калибровку «DUTtr» с учетом конкретного резервуара.
• Отрегулируйте уровень громкости для Comfort X11.
• Отрегулируйте порог звукового сигнала превышения частоты вращения двигателя (2500-8000 об / мин).
• Отрегулируйте край звукового сигнала предупреждения о превышении скорости автомобиля (40-200 км / ч).

Дисплей настроек2 позволяет:

• Активировать или деактивировать индикацию времени разгона при скорости 100 км / ч 20 сек.
• Установите время автоматического звука для параметра 5-99 секунд для Comfort X11.
• Выберите автоматическую или ручную установку протокола обмена K-line.
• Включите звуковую блокировку радио (если есть вход MUTE) с помощью звуковых сообщений.
• Включите или выключите все звуковые сигналы предупреждения о гололеде.
• Отрегулируйте температуру, чтобы вентилятор включался при 95-110 градусах.**
• Отрегулируйте номинальный ток теста батареи 3-30А.

в режиме просмотра настроек3:

• Установите время переключения двух независимых таймеров T1 и T2 от 0 до 23 часов 59 минут.
• Установите продолжительность работы таймеров T1 и T2 .
• Активируйте и деактивируйте работу таймеров T1 и T2 по отдельности.
• Выберите активный уровень для управления исполнительными механизмами таймера, а также активный уровень для управления отключением звука магнитофона Logic «0» или «1″.
• Установите время автоматического сброса параметров в режиме просмотра «День» от 1 до 30 дней.
• Измените идентификационный код МК.***

BK COMFORT X15, X14, X11, X10 также имеютсервисные функции позволяя:

• Регулирует яркость дисплея (четыре уровня).
• Измерьте время разгона на скорости 100 км / ч.
• Измерьте максимальную скорость на последнем километре движения.
• Выполните общий сброс всех настроек устройства.
• Вы услышите предупреждение, если бортовое напряжение вне допустимого диапазона.*
• Прислушайтесь к предупреждению о перегреве двигателя.*
• Слушайте предупреждение о превышении скорости. *
• Выслушайте предупреждение о возможности образования льда. *
• Прислушайтесь к предупреждению о превышении частоты вращения двигателя. *
• Когда зажигание включено, это сигнализирует о необходимости следующей замены масла в двигателе внутреннего сгорания. *
• Вставляя контакт, укажите необходимость следующей замены свечей зажигания. *
• При включении зажигания сигнализируйте о необходимости замены воздушного фильтра. *
• При включении зажигания сигнализируйте о необходимости повторной замены ремня ГРМ. *
• Получите предупреждающий сигнал, когда оставшееся топливо в баке меньше 6 литров. *
• Активирует режим автоповтора произнесения значения параметра для X11.
• Активируйте демонстрационный режим с отображением отличительных особенностей.
• В режиме «Пользовательский дисплей 1, 2, 3» оператор имеет возможность самостоятельно выбирать параметры, отображаемые на дисплее в случайной последовательности – произвольной конфигурации. >
• При отключении аккумулятора значения всех параметров маршрутизации и текущие настройки сохраняются.

* Для X10 сигналы предоставляются в звуковой форме.
При превышении максимально возможного значения маршрута – 9999 км – все параметры маршрута автоматически сбрасываются.
** За исключением ЭБУ Bosch MP7.0

Владелец может настроить параметры, отображаемые на трех разных дисплеях (ПОЛЬЗОВАТЕЛЬСКИЙ ДИСПЛЕЙ 1,2,3).
Пользовательское представление 4 (день), представление обслуживания и представления конфигурации не могут быть изменены пользователем.
Все значения и показатели, рассчитанные устройством во время поездки, хранятся в отдельной энергонезависимой памяти.
через 20 секунд после выключения зажигания MK Comfort X11, X10 отключает подсветку дисплея, однако, индикация параметров, актуальных при выключении зажигания, происходит после нажатия кнопок устройства. На тех привычных дисплеях, в которых есть параметры, которые при выключенном зажигании имеют неопределенное значение, например: мгновенный расход топлива, температура двигателя и т.д., после выключения зажигания отображаются нули или тире. Когда подсветка дисплея выключена, устройство потребляет от аккумулятора не более 0,03А тока .

Как автоматически произносить значение параметра для X11.
Когда этот режим включен, пользователь через установленный интервал времени в 5-60 секунд периодически прослушивает фактическое числовое значение любого из 23 параметров настроек дисплея 1-3. Это позволяет контролировать скорость автомобиля в режиме реального времени, следить за экономичностью поездки, следить за аварийным параметром, не отвлекаясь на взгляд на приборную панель, тем самым повышая безопасность движения, см.

Идентификационный код МК. Он используется для предотвращения возможности использования МК неуполномоченными лицами, например, кражи. Если код не менялся после покупки устройства, он не запрашивается при включении устройства. В противном случае вам будет предложено ввести код после включения. Если он вставлен неправильно, устройство работать не будет. Следовательно, кража устройства из автомобиля становится бесполезной.
