Схема подключения магнитолы soundmax

Ресиверы Soundmax в последнее время стали популярными на рынке аудио. Но они уже завоевали доверие покупателей. И это не удивительно. Молодая немецкая компания предлагает качественные установки по невысокой цене. Они обладают расширенными возможностями, надежны и долговечны.

Характерные особенности

Главная особенность таких устройств в том, что они отлично сочетают в себе ряд параметров, важных для автомагнитол. Это включает в себя широкий набор функций, высокое качество сборки, отличный звук и невысокую цену. Такое изделие производит на своего владельца яркое впечатление, как правило, он доволен своей покупкой.

Автомагнитола SM-CCR3703G

важно отметить новый и нестандартный дизайн магнитол Soundmax. Он сильно отличается от моделей других производителей. Устройство стало настоящим революционером в области аудиосистем. Это отлично подходит для людей, которые не любят себя ограничивать и не принимают архаичных решений. В основном обладателями таких магнитол становятся молодые люди.

Важным преимуществом магнитолы Soundmax является ее невысокая стоимость. При этом на качество не сказывается, но функционал богатый. Поэтому многие могут позволить себе оснастить свой автомобиль такой техникой.

Обзор функций

В магнитоле Soundmax SM-CCR3057F, SM-CCR3058F, SM-CCR3033, SM-CCR3056F реализованы все требования, предъявляемые к аудиосистемам, используемым в автомобилях.

Магнитола Soundmax sm-ccr3033

для него характерны такие параметры, как:

• Съемная панель мультимедийного комплекса;
• Семидюймовый экран, моторизованный и сенсорный;
• Есть выходы для ISO;
• Эквалайзер с богатым функциональным набором. Это дает возможность самостоятельно регулировать настройки звуковой системы. Затем выберите вариант, который будет наиболее приемлем для владельца;
• Вся система на русском языке. Это относится к пунктам меню, названиям папок, тегам и многому другому;
• установлен ТВ-тюнер, позволяющий смотреть телепередачи, фильмы;
• Он поддерживает различные форматы. Это позволяет просматривать файлы на любом носителе;
• Есть разъем, который используется при установке сабвуфера, подключении камеры заднего вида;
• Тембр аудиозаписи регулируется.

Автомобильное радио

Эта магнитола станет отличной альтернативой штатному устройству. Его функциональный набор огромен, поэтому он станет незаменимым помощником в пути. Оригинальный дизайн отлично впишется в современный автомобиль, подчеркнув его стиль и оригинальность.

Инструкция для магнитолы Soundmax

Установка устройства проста. Для этого можно обратиться к специалисту. Но, как показывает практика, просто подключать магнитолу Soundmax необязательно. Образование станет отличным помощником в этом процессе. Он содержит всю необходимую информацию в доступной и понятной форме.

Магнитола Soundmax SM-CCR3057F

Подключение магнитол Soundmax SM-CCR3057F, SM-CCR3058F, SM-CCR3033, SM-CCR3056F состоит из нескольких последовательных шагов. Для начала нужно установить динамики. Это касается случаев, когда в автомобиле ранее не было аудиосистемы. Их монтируют в специальные проемы, расположенные на дверце и на задней полке.

Далее прокладывается проводка к магнитоле. Делается это индивидуально для каждой машины, в зависимости от ее характеристик. Основное требование к месту установки – оно должно быть сухим и не иметь механизма трения.

Теперь можно приступить к установке магнитолы. Это нужно делать на торпеде автомобиля. Для этого предварительно собирается вал, что является обязательным элементом и поставляется в комплекте с оборудованием. У него есть лепестки по бокам, сверху и снизу. Их нужно будет очень осторожно согнуть, чтобы не повредить прибор. В противном случае проблем при разборке не избежать.

SM-CCR3057F

Вал необходимо закрепить как можно надежнее и прочнее. Когда закончите, начните подключать магнитолу к жгуту от динамиков. В этом случае используются специальные разъемы. Принцип подключения у разных моделей магнитол может быть разным. Это необходимо учитывать, чтобы избежать ошибок. В этом процессе поможет схема магнитолы Soundmax, приведенная в сервисной книжке по эксплуатации устройства. Он выглядит так, как на фото ниже, и поможет вам выполнить необходимые подключения для динамиков, шнура питания и т.д.

После завершения установки магнитолы нужно проверить, работает ли она. В этом случае оценивается качество выполнения заданных команд. Хорошо поэкспериментировать, включить большие и малые тома, проверить емкость своего хранилища. Эта функция отвечает за поиск и сохранение радиостанций. Если сработает с нарушениями, то проблемы при эксплуатации неизбежны. Всякий раз, когда вам нужно искать и настраивать радиоволны. Это требует времени и усилий.

Soundmax SM-CCR3044 медиаплеер

Если к работе устройства претензий нет, то нужно приступить к монтажу магнитолы в приставке. Для этого к устройству прилагается давление. Окончание процедуры обозначается щелчком. Как только вы это услышите, магнитола прочно и надежно прикреплена к торпеде.

Функциональные достоинства

Ресиверы Soundmax представлены в большом ассортименте: SM-CCR3057F, SM-CCR3058F, SM-CCR3033, SM-CCR3056F. Они различаются техническими характеристиками, внешними данными и функциональным набором. Отличный представитель – магнитола Soundmax SM CCR3057F. Сегодня она одна из самых популярных моделей.

Soundmax USB автомобильная стереосистема

Интерфейс у них русский, поэтому проблем с настройкой устройства не возникнет. Качество звука напрямую зависит от стоимости магнитолы. Это необходимо учитывать при выборе устройства. Более дорогие варианты воспроизводят звуки высокого уровня.

У таких магнитол помимо достоинств есть и недостатки. Они незначительны, но знать их необходимо. Любые ошибки в процессе подключения оборудования повлияют на его работу. Это будет основная причина, по которой он вылетает. Низкие температуры негативно сказываются на развлекательной системе. В таких условиях он не работает должным образом.

Вы решили подключить радио самостоятельно, но, увидев количество выходящих из него проводов, испугались, что у вас ничего не получится? Действительно, в этом нет ничего плохого, и в этой статье мы узнаем, как подключить магнитолу в машине.

С чем можно столкнуться при не правильном подключении автомобильной магнитолы?

Нельзя сказать, что для правильной установки магнитолы не нужно иметь никаких навыков. Желательно иметь хотя бы начальный опыт подключения электроприборов, но это не является обязательным условием, следуя инструкции, человек может провести установку без какого-либо опыта. Чтобы понять, все ли сделано правильно, стоит проследить за работой магнитолы. Признаком ошибки будет наличие следующих факторов:

• Радио выключается при увеличении громкости.
• При выключении зажигания настройки магнитолы теряются.
• В магнитоле разряжается аккумулятор при выключении.
• Звуковой сигнал заметно искажается, особенно при прослушивании на большой громкости.

В очень редких случаях подключал не тот, кто его подключил, а виноват продавец, который продал некачественный товар. Конечно, такой вариант исключать нельзя, но перепроверить схему подключения все же придется.

Размер и виды автомобильных магнитол

Универсальные магнитолы имеют стандартные размеры, это может быть 1 DIN (высота 5см, ширина 18см) и 2 DIN. (высота 10см, ширина 18см.) Если вы меняете магнитолу с большой на малую (с 1-DIN на 2-DIN), вам нужно будет приобрести специальный карман, который закроет недостающий шум. По подключению все эти магнитолы имеют одинаковый разъем, его название – ISO или его еще называют евроразъемом.

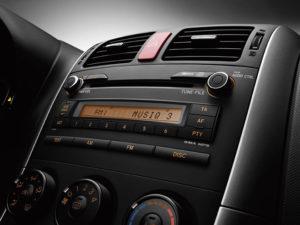

Штатные магнитолы устанавливаются на автомобили с завода и имеют нестандартные габариты, в этом случае есть два варианта установки магнитолы. Первый самый простой, вы покупаете такое же головное устройство и устанавливаете его, оно подходит по размеру и вставляется в стандартные разъемы. Но стоимость этих магнитол зачастую неадекватна. А если найдете дешевый вариант, то со 100% вероятностью это будет Китай, не особо славящийся качеством звука и надежностью.

Второй вариант – установить «Универсальную» магнитолу вместо штатной, но для этого понадобится переходная рамка, которая представляет собой переходник от стандартного размера магнитолы к универсальному, например. Рамка 1 или 2 DIN выполняет декоративную функцию, закрывая ненужные отверстия.

Если в вашей магнитоле 2 din есть ЖК-дисплей, вы можете подключить камеру заднего вида, и как это сделать мы подробно рассказали в «этой статье»

Совет для владельцев TOYOTA. В большинстве автомобилей этой марки основной блок имеет размер 10 на 20 см. В этом случае вы можете искать «Прокладки для магнитолы Toyota Radio Recorder Spacers», они имеют размер 1 см, и вы можете легко установить магнитолу стандартного размера, например, 2-DIN, для установки 1-DIN вам все равно нужно купить карман.

Подключение магнитолы.

Машин много, и каждая из них может использовать свой набор разъемов для подключения такого оборудования. В принципе, есть три варианта:

1. Вариант первый, самый выгодный. У вас в машине уже есть микросхема, к которой все правильно подключено, т.е все динамики, силовые кабели, антенна ведут к этой микросхеме и все подключено правильно. Это происходит, но, к сожалению, очень редко. Это говорит о том, что вам повезло, просто подключите к этой микросхеме свою новенькую магнитолу и все у вас заработает.
2. Необходимые кабели проложены и подключены, при этом розетка радиоприемника отличается от автомобильной.
3. Шнур питания отсутствует или изготовлен неправильно.

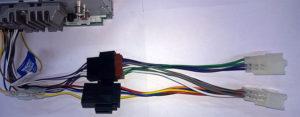

С первым пунктом все ясно. Когда розетка устройства не совпадает с розеткой, вам понадобится переходник. Несмотря на то, что эти разъемы зачастую индивидуальны для каждой модели, многие компании практикуют поставку отдельного адаптера ISO. Если переходника нет или его формат в данном случае не подходит, можно купить такой переходник или скрутить провода самостоятельно. Конечно, второй шаг длиннее, сложнее и рискованнее. В этом участвуют только технические центры, имеющие опыт подобных процедур, поэтому перед тем, как подключать магнитолу к автомобилю таким способом, необходимо очень хорошо подумать.

Если хотите покрутить самостоятельно, нужно проверить соответствие проводов на магнитоле и разъему автомобиля. Только если цвета совпадают, можно отсоединить аккумулятор и отсоединить автомобильный и аудиосистему.

Как подключить автомагнитолу и не запутаться в проводах? Остальное рекомендуется вгрызать после подключения разъема к магнитоле. Все соединения пропаяны и заизолированы. Если провода не совпадают, их нужно будет прозвонить тестером или мультиметром, а также 9 вольтовым, возможно, АКБ еще придется проложить те провода, которых не хватает для подключения. Кольцо необходимо для определения полярности пары проводов. При тестировании динамика подключаются провода к аккумулятору, после чего нужно смотреть на положение динамика: если он выдвинулся – полярность правильная, если втянут – необходимо поправить полярность к правильному. Поэтому маркируется каждая прядь.

Расшифровка цветового обозначения проводов

1. Минус АКБ черный, провод отмечен GND.
2. Плюс батареи всегда желтый, обозначается символом BAT.
3. Выключатель зажигания обозначен ACC и имеет красный цвет.
4. Кабели переднего левого динамика белого цвета с маркировкой FL. В минусе есть полоса.
5. Кабели переднего правого динамика серого цвета и имеют маркировку FR. В минусе есть полоса.
6. Кабели заднего левого динамика серого цвета и имеют маркировку RL. В минусе есть полоса.
7. Кабели заднего правого динамика фиолетового цвета и имеют маркировку RR. В минусе есть полоса.

Также хочу отметить, что многие устанавливают автомагнитолу дома или в гараже на 220В, как это сделать правильно можно прочитать «здесь»

Как правильно подключить автомагнитолу?

Для начала необходимо приобрести все необходимые кабели. Провода должны быть покрыты чистой бескислородной медью и силиконом. Желтый и черный провода – это провода питания, сечение этих проводов должно быть больше 2,5 мм. Для акустических и AAT (красных) кабелей подходят кабели сечением от 1,2 мм и более. Старайтесь избегать большого количества скручиваний, идеальный вариант – там, где их вообще не будет, потому что скрутки добавляют дополнительное сопротивление, а это негативно сказывается на качестве и громкости звука.

Схема подключения магнитолы и динамиков

Все радиостанции имеют черный провод для отрицательного вывода аккумулятора, желтый – для положительного вывода аккумулятора и красный – для положительного вывода на замок зажигания. Схема подключения автомагнитолы следующая: сначала лучше подключить желтый и черный провода, кроме аккумулятора, что позволит получить качественный звук.
обязательно установите предохранитель на расстоянии 40 см. Предохранитель должен соответствовать минимальному значению 10 А. Красный провод подключается к цепи, на которую подается питание после поворота ключа ACC. При соединении красного и желтого проводов вместе с плюсом АКБ магнитола не будет зависеть от зажигания, но аккум быстрее разряжается. Мощные магнитолы имеют четыре пары проводов, каждая из которых имеет свою маркировку. При подключении магнитолы к машине может быть неверно определена полярность – здесь ничего страшного не произойдет, в отличие от заземления с минуса на массу. Колонки имеют один или два вывода, на практике схема подключения колонок выглядит следующим образом: широкий вывод – плюс, узкий вывод – минус.

Видео как подключить авто магнитолу

Заключение

Перед окончательной установкой магнитолы своими руками рекомендуется послушать радио. Полностью устанавливайте устройство в док-станцию только при правильной работе радио.

Мы очень надеемся, что в этой статье вы нашли ответы на свой вопрос, пожалуйста, оцените статью по 5-балльной шкале, если у вас есть какие-либо комментарии, предложения или вы знаете что-то, чего нет в этой статье, сообщите нам об этом! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте еще более полезной.

Основной блок Soundmax SM-3058, относящийся к категории дешевого китайского оборудования, оснащен стандартным блоком беспроводной связи Bluetooth. Магнитола предназначена для прослушивания композиций, записанных на карты памяти microSD и USB-накопители, а также хранящихся в памяти смартфонов. Средняя стоимость оборудования 1,1 тыс. Руб.

Технические характеристики

Разъем, состоящий из пары 8-контактных штекеров, используется для подключения к бортовой сети и динамикам. Для защиты электроники основного блока от короткого замыкания используется предохранитель на 5 А. Переключение антенны осуществляется через отдельный круглый штекер. Рядом находятся 2 стереовыходных гнезда для левого и правого каналов.

При использовании радиостанции Soundmax SM-CCR3058F используйте динамики с сопротивлением катушки 4 Ом. Использование акустики с другими параметрами приводит к искажению звука при большей громкости. Кабели отрицательных динамиков следует подключать только к усилителю; подключение кабелей к корпусу автомобиля может повредить радио.

Основные особенности магнитолы:

• мощность усилителя – 4 * 40 Вт (фактически 40 Вт на все динамики);
• количество ячеек памяти по частотам – 18;
• диапазон частот УКВ – 87,5-108,0 МГц;
• шаг настройки – 50 кГц;
• напряжение питания – 12 В;
• ширина – 178 мм;
• высота – 50 мм;
• глубина установки – 38 мм;
• вес – 0,36 кг;
• гарантия – 12 месяцев.

Для отображения информации используется сегментированный жидкокристаллический дисплей с белой подсветкой.

Передняя панель не имеет механизма разборки.

Основной блок включает в себя блок беспроводной связи Bluetooth 3.0 + EDR, который обратно совместим со стандартами BT 1.2, 2.0 и 2.1. Поддерживаются протоколы связи HFP v.1.6, HSP v.1.2 и A2DP 1.3.

Функции

Основные функции акустического устройства Soundmax SM-3058:

• прием радиостанций в 3-х диапазонах волн;
• встроенный декодер MP3;
• возможность подключения смартфонов по Bluetooth;
• совместим с microSD и USB-накопителями;
• линейные выходы для установки внешнего усилителя;
• встроенные часы;
• совместим с внешними плеерами (через Aux).

Преимущества и недостатки

Основной блок SM-3058 имеет следующие преимущества:

• невысокая цена на оборудование с функцией Bluetooth;
• привлекательный внешний вид;
• большие кнопки управления с яркой подсветкой;
• совместимость с внешними накопителями и ридерами;
• возможность ответить на телефонный звонок с помощью кнопки на передней панели магнитолы.

Владельцы автомагнитолы отмечают недостатки оборудования:

• низкая чувствительность тюнера;
• нет эквалайзера для некоторых режимов работы;
• бесшумный звук при максимальном положении регулятора громкости;
• нет возможности регулировать баланс между передними и задними динамиками;
• эхо при разговоре по телефону, подключенному через Bluetooth;
• плохое качество сборки (зависит от партии);
• шум динамика при включении Bluetooth;
• интегральный усилитель имеет общую мощность 40 Вт, распределенную по 4 каналам;
• есть бракованные образцы (плохой контакт сварки или несмываемый слой флюса).

Совместимость с другими устройствами

Магнитола оснащена блоком беспроводной связи Bluetooth, позволяющим переключать мобильные телефоны и смартфоны. Конструкция позволяет принимать и совершать звонки с помощью кнопок основного блока. Есть функция воспроизведения музыки по Bluetooth, для этого нужно выбрать подходящий режим работы BT и нажать кнопку запуска. Пользователь может временно приостановить воспроизведение музыки. В конструкции не предусмотрена возможность подключения компьютерной техники.

На внешней стороне радио есть разъемы USB и microSD, что позволяет использовать устройства емкостью до 32 ГБ. Когда вставлены карты памяти, начинается автоматическое воспроизведение первой записанной песни. При использовании накопителей могут возникнуть проблемы со считыванием информации из-за несовместимости продуктов.

Перед снятием приводов с разъемов необходимо принудительно переключить основной блок в другой режим работы.

Радиосхема включает внешний разъем Aux, который позволяет использовать усилитель для передачи звука с внешнего проигрывателя винила. Изменение громкости и качества звука осуществляется через главное меню устройства. Смена треков, запуск и остановка воспроизведения производятся кнопками на корпусе плеера. Перед подключением внешнего плеера необходимо приобрести совместимый кабель. Для установки в розетку радиоприемника потребуется 3-х контактный штекер 3,5 мм с прямым или L-образным выходом на провод.

Инструкция и настройка

Магнитолу можно закрепить в панели приборов с помощью монтажного вала или прикрутить к имеющимся заводским направляющим. Мачта оснащена треугольными откидными створками, которые позволяют установить деталь внутри приборной панели любого автомобиля. Жгут должен быть достаточно длинным для установки на магнитолу и располагаться за монтажной крышкой. Для снятия используются 2 стальных ключа, которые вставляются в зазор между валом и корпусом магнитолы.

В инструкции, прилагаемой к магнитоле Soundmax SM-CCR3058F, содержится описание общих операций:

• для включения или отключения кнопки питания;
• сброс настроек в случае неисправности осуществляется с помощью скрытой кнопки Reset;
• с помощью кнопки Mod / Clk пользователь выбирает режимы работы блока управления;
• использование режима USB / SD возможно только после подключения соответствующего устройства;
• громкость звука можно изменить поворотом ручки Vol, которая также используется для дополнительных настроек;
• удерживая кнопку Clc нажатой, вы входите в режим программирования часов;
• для сканирования частотных диапазонов, смены треков или использования телефона используются 2 кнопки, расположенные по бокам регулятора громкости;
• клавиши, обозначенные цифрами 1-6, используются для запоминания частот радиостанций;
• для автоматического сканирования эфира с сохранением найденных станций используйте кнопку Bnd / Ams;
• при прослушивании музыкальных композиций можно просматривать обзор, повторять выбранный файл или воспроизводить композиции в смешанной последовательности;
• для быстрого поиска нужной мелодии пользователь может переключать 10 треков вперед или назад;
• при использовании внешних устройств вы можете изменить кривую эквалайзера, регулировка выполняется с помощью ручки регулировки громкости звука.

В инструкции есть дополнительные рекомендации по установке и эксплуатации оборудования:

1. Внешняя поверхность корпуса протирается мягкой сухой тканью. Въевшиеся загрязнения удаляются мыльной водой, а затем тщательно удаляются.
2. Магнитола рассчитана на работу при температуре -20… + 60 ° С. Зимой рекомендуется включать прибор после прогрева салона автомобиля в течение 20 минут.
3. Место установки оборудования не должно быть затоплено конденсатом.
4. Ремонт и обслуживание радиостанции следует производить только в специализированных сервисных центрах.
5. При длительном хранении автомобиля рекомендуется отключать антенну от разъема на кузове.
6. Акустические кабели должны быть должным образом изолированы, чтобы избежать короткого замыкания. При большем количестве контактов проводки увеличивается нагрузка на элементы усилителя, который может не работать.

Отзывы

Евгений, 44 года, Калининград

Хотел купить дешевую магнитолу с Bluetooth, выбрал Soundmax SM-CCR3058F по отзывам, размещенным на сайтах сетевых магазинов. Беспроводная связь работает без сбоев, карты памяти индексируются быстро. При этом плохо улавливается сигнал радиостанций, попробовал поменять антенну и подключить дополнительные усилители – ситуацию не исправить. Звук через динамики низкий, имеющийся эквалайзер работает только при приеме радио и вставке карты памяти.

Николай, 32 года, Тюмень

Магнитолу CCR3058F я получил только благодаря Bluetooth. При поступлении вызова передача музыки автоматически прерывается и продолжается только после завершения вызова или отклонения вызова. Интегрированный усилитель имеет малую мощность даже для стандартной акустики. Плюс – наличие выходов RCA, к которым можно подключить внешний усилитель. Есть проблемы с приемом радиостанций, даже в городе бывают помехи и перепады звука. Во время работы магнитолы в динамиках слышен постоянный фоновый звук, убрать с настройками не получилось.
