Проверка конденсатора на автомобилях ВАЗ 2105, 2107

Основная неисправность конденсатора в контактной системе зажигания – его «замыкание» на «массу». В этом случае двигатель автомобиля может вообще не запуститься, либо он заведется и остановится, либо внезапно остановится во время движения. Типичные внешние признаки неисправности: сильная искра между контактами переключателя при запуске двигателя и очень слабая искра или ее полное отсутствие.

Есть несколько способов проверить конденсатор на автомобилях ВАЗ 2105, 2107.

– С помощью контрольной лампы.

Отсоедините провод от катушки зажигания и провод конденсатора от распределителя (они подключены к одной клемме «К» переключателя). Подключаем друг к другу контрольную лампу, включаем зажигание и наблюдаем за ней. Горит: конденсатор «сломан» и требует замены. Нет, это полезно.

– Используя провод от катушки зажигания.

Как и в описанном выше способе отсоединяем провод от катушки и провод конденсатора от розетки на распределителе. Включаем зажигание. Трогаем концы ниток. Возникают искры: неисправен конденсатор. Нет, все в порядке.

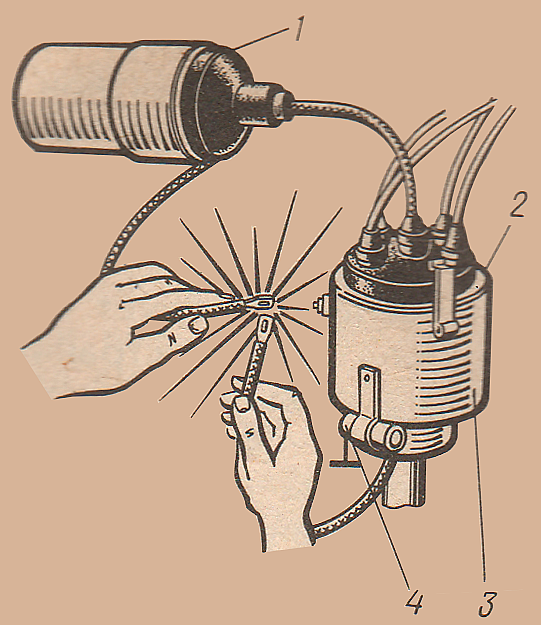

1 – катушка зажигания, 2 – крышка распределителя, 3 – распределитель, 4 – конденсатор.

– Зарядка током высокого напряжения с последующей разрядкой на землю».

Поворачиваем коленвал так, чтобы контакты переключателя в трамблере замкнулись. Отсоединяем только кабель конденсатора от трамблера. Включаем зажигание. Подводим кончик центрального высоковольтного кабеля от катушки зажигания к кончику кабеля конденсатора. Разомкните контакты переключателя отверткой (или слегка поверните распределитель рукой, чтобы контакты разошлись). Между концом провода высокого напряжения и концом провода конденсатора проскочит искра – конденсатор будет заряжен током высокого напряжения. Подносим к его корпусу кончик провода конденсатора. Появление разрядной искры со щелчком свидетельствует о нормальном состоянии конденсатора. Искры нет – неисправен конденсатор.

Примечания и дополнения

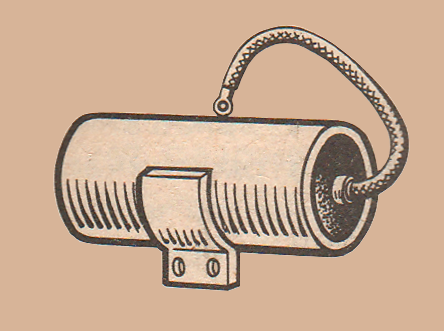

– Конденсатор на автомобилях ВАЗ 2105, 2107 и их модификациях с контактной системой зажигания устанавливается на распределителе (30.3706-01) параллельно контактам переключателя и служит для повышения вторичного напряжения и предотвращения выгорания контактов. Он заряжается, когда контакты размыкаются и разряжаются через вторичную обмотку катушки зажигания, что вызывает повышение вторичного напряжения.

– Рабочие параметры конденсатора автомобилей ВАЗ 2105, 2107: емкость конденсатора измеряется в диапазоне частот 50 – 1000 Гц и находится в диапазоне 0,20-0,25 мкФ, сопротивление изоляции при температуре (100 ± 2)) oС и постоянное напряжение 100 В должно быть больше 1 МОм / мкФ.

Прочие авторемонтные товары

– Проверка зазора между контактами переключателя на автомобилях ВАЗ 2108, 2109, 21099

– Установка угла опережения зажигания на автомобилях ВАЗ 2105, 2107

– Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

– Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2121

– Принцип работы контактной системы зажигания

Как проверить конденсатор на трамблере мультиметром и тестером

Диагностика работоспособности конденсатора

Двигатель – это сердце автомобиля. Неудивительно, что это так удачно сказано. Для правильного функционирования двигателя требуется слаженная работа и взаимодействие различных агрегатов. Семейство различных компонентов системы зажигания – одно из самых важных. И конденсатор – важное звено в этой же системе.

Когда сомнения падают на конденсатор

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Ты не веришь мне? Даже механик с 15-летним стажем не поверил, пока не попробовал. А теперь экономьте на бензине 35000 рублей в год! Знать больше»

Конденсатор может выйти из строя в редких случаях, но в дороге водитель должен быть готов ко всему. А умение контролировать работоспособность конденсатора своими руками – часть обязательного арсенала навыков опытного водителя.

Почему не работает конденсатор распределителя

Диагностика автоматического конденсатора включает в себя подтверждение наличия искр и их нормального протекания. Следует знать, что блестки выглядят неравномерно, их цвет тускло-красный. Во время проверки конденсатора диагностике подвергается весь распределитель с одной контактной группой.

Примечание. Современные автомобили оснащены не механическим распределителем, а электронным переключателем. Если происходит сбой или сбой, коммутатор полностью модернизируется.

Проверка дозатора должна начинаться с крышки. Именно отсюда при наличии микротрещин проникает дорожный мусор, что приводит к затруднениям с подачей тока. В результате на СЗ не доходит импульс, они бездействуют и выходит из строя вся топливная система автомобиля.

Второй компонент, который исследуется в дистрибьюторе, – это контактная группа. Особое внимание уделяется зазору между контактами. Однако если они в норме, наблюдаются чрезмерные искры – сразу же возникает сомнение на конденсатор.

Вариант диагностики конденсатора первый

Проверка конденсатора – это наличие измерителя с названием амперметр, тестер или мультиметр. Концы устройства хорошо соединены с контактами. Зажигание включается, контакты трамблера должны быть разомкнуты. На этом этапе нужно посмотреть показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера близким к 0. При этом режим мультиметра должен быть в положении разряда 2-4 А.

Такие показания мультиметра говорят о полном выходе из строя конденсатора. Заменен на новый.

С помощью переноски

Другой способ проверить правильность работы – это иметь омметр или переносную лампу. Последнее также поможет выявить пробой конденсатора.

Вот как ставится диагноз:

• Провод конденсатора отсоединен от вывода переключателя.
• Кабель питания на катушке также отключен.
• Транспортные кабели подключены.

Если элемент поврежден, лампа должна загореться.

Внимание. Для уменьшения эффекта карбонизации контактов и увеличения вторичного тока рекомендуется синхронно подключать к ним конденсатор.

он питается от открывающей искры, даже если установлено минимальное расстояние. Все известные автомобильные схемы питания снабжены собственным конденсатором, емкость которого варьируется в пределах 0,17 – 0,35 мкФ. Например, в моделях ВАЗ емкость этого устройства близка к значениям 0,20 – 0,25 мкФ.

Проверка конденсатора на предмет технического обслуживания

Если расход имеет отклонение, это напрямую влияет на минимизацию дополнительного тока. Разрядка и повторная зарядка конденсатора проблемы не решает.

Способ проверки пробоя

Для уверенности в разрыве это будет выглядеть так:

• Кабель катушки отключен.
• Провод тоже отсоединен от выключателя.
• Теперь рекомендуется оба конца этих проводов прикоснуться друг к другу, одновременно включив зажигание

При наличии сильной искры сомнений в разрыве конденсатора нет.

Третий вариант тестирования конденсатора

Метод предполагает зарядку током высокого напряжения. Вот как это делается.

• Конденсатор питается электричеством непосредственно от катушки.
• Затем осуществляется сброс на землю.

При отсутствии искрового разряда между электрическим проводом и фюзеляжем конденсатора можно говорить о неисправности конденсатора. Да и еще одно: при исправном конденсаторе будет слышен характерный щелчок.

Примечание. Если после зарядки устройства искра снова не появляется, это еще один повод убедиться, что ток течет из конденсатора.

Способ четвертый

Четвертый вариант проверки конденсатора связан с запуском коленчатого вала. Если во время установки ДВС происходит сильная генерация тока, это признак неисправного конденсатора.

Как проверить конденсатор, сдвинув вал двигателя

Что касается неисправности, то ее легко определить при запуске двигателя. Если между центральным бронепроводом и массой возникает слабая искра, а контакты сильно искры, это свидетельствует о проникновении. Такой конденсатор уже не может нормально работать – его придется заменить.

Это позволит вам протестировать элемент системы по-разному. Каждый автомобилист в зависимости от своего опыта выбирает более подходящий вариант.

Устали платить штрафы? Есть выход!

Забудьте о штрафах за камеру! Абсолютно юридическая новинка: НАНОФЛЕНКА, скрывающая ваши номера от ИК-камер (есть во всех городах). Подробнее по ссылке.

• Абсолютно законно (статья 12.2.4).
• Скрывается от записи фото и видео.
• Устанавливается самостоятельно за 2 минуты.
• Невидимый человеческим глазом, со временем не портится.
• гарантия 2 года,

Как сгорает конденсатор трамблера: На страже контактов

Когда я не смог завести свою «пятерку», он позвонил мастеру СТО, «вызвав» дистрибьютора, они сказали, что необходимо заменить конденсатор, так как проблема в нем. Однако через некоторое время двигатель заработал. Может ли это быть?

Когда я не смог завести свою «пятерку», он позвонил мастеру СТО, «вызвав» дистрибьютора, они сказали, что необходимо заменить конденсатор, так как проблема в нем. Однако через некоторое время двигатель заработал. Может ли это быть?

С. Ташаев, Новомосковск

При размыкании контактов распределителя катушка зажигания вырабатывает ток высокого напряжения, для которого разомкнутые контакты переключателя не являются непреодолимой преградой. Воздушный зазор 0,3 – 0,5 мм легко пробивается и возникающая искра приводит к «подгоранию» контактов. Чтобы этого избежать и увеличить энергию искры в свечах зажигания, параллельно контактам выключателя подключают конденсатор емкостью 0,20 – 0,25 мкФ.

Неисправность конденсатора может возникнуть в трех случаях: при потере части емкости, при внутреннем пробое и при внутреннем коротком замыкании. В закрытом состоянии двигатель не запускается; во втором и первом случаях система зажигания может выйти из строя не сразу. Он заработает, хотя энергия искры будет намного ниже, чем должна быть. Об этом свидетельствует нестабильный холостой ход двигателя и, возможно, затрудненный запуск. Поскольку срабатывание переключателя в этом случае сопровождается увеличением искры, его контакты будут быстро выгорать и изнашиваться, постепенно ухудшая характеристики двигателя. Следовательно, двигатель «откажется» от запуска только через некоторое время после выхода конденсатора из строя. Ситуацию можно временно исправить, если почистить перегоревшие контакты переключателя, как это сделали мастера по ремонту.

Следует отметить, что подобные «симптомы» проявляются и при других неисправностях системы зажигания, например при износе подшипников распределителя, а также при неисправностях катушек.

Игорь Широкун, Юрий Дацык Фото Андрея Яцуляка

Если вы обнаружили ошибку, выделите текст и нажмите Ctrl + Enter.

Назначение конденсатора в зажигании от магнето

Конденсатор, подключенный параллельно контактным винтам, уменьшает искры между ними при прерывании первичного тока. Кроме того, в момент размыкания первичной цепи конденсатор увеличивает резкость исчезновения первичного тока и магнитного потока трансформатора в нем, тем самым увеличивая электродвижущую силу, наводимую во вторичной обмотке.

Начало вторичной обмотки соединено через первичную обмотку с землей, другой конец вторичной обмотки соединен с центральным контактом, который является одним целым с катушкой. Уголь катушки распределителя высокого напряжения прижимается пружиной к центральному контакту.

Бегунок имеет электроды и установлен на шестерне распределителя, приводимой в движение звездочкой вала магнитного ротора. Шестерня распределителя вращается вдвое медленнее, чем вал магнитного ротора. Фланец оси ползуна немного смещен относительно оси. Вращая ось ползуна в гнезде, можно регулировать расстояние между осями шестерен. По обеим сторонам напротив слайдера дозатора расположены карболитовые щечки дозатора с закрепленными электродами.

Высоковольтный ток, возникающий во вторичной обмотке трансформатора от центрального контакта через угольный контакт, поступает на электроды ползуна и в момент, когда электрод ползуна выходит из неподвижного щечного электрода, он разрывает воздушный зазор между ними и попадает в электроды ползуна центральный электрод свечи зажигания. Относительное положение электродов ползуна и щечных электродов таково, что они стоят друг напротив друга в момент индукции максимальной электродвижущей силы во вторичной обмотке трансформатора.

При возникновении неисправностей в системе зажигания (обрыв провода, обгорание электродов), вызывающих увеличение сопротивления в цепи высокого напряжения, изоляция вторичной обмотки защищается от разрыва искровым разрядником между внешним электродом бегунок распределителя и масса шестерни.

Для выключения зажигания магнит имеет изолированный вывод, подключенный к концу первичной обмотки. Эта клемма упирается в соединительную пластину первичной обмотки трансформатора. Провод от клеммы идет к замку зажигания.

В щеках трамблера есть отверстия, в которые вставляются провода, идущие к свечам зажигания цилиндров двигателя. Цифры на отверстиях указывают на порядок подключения проводов к вторичной обмотке, а не на порядок работы и нумерацию цилиндров двигателя.

Основная неисправность конденсатора в контактной системе зажигания – его «замыкание» на «массу». В этом случае двигатель автомобиля может вообще не запуститься, либо он заведется и остановится, либо внезапно остановится во время движения. Типичные внешние признаки неисправности: сильная искра между контактами переключателя при запуске двигателя и очень слабая искра или ее полное отсутствие.

Есть несколько способов проверить конденсатор на автомобилях ВАЗ 2105, 2107.

– С помощью контрольной лампы.

Отсоедините провод от катушки зажигания и провод конденсатора от распределителя (они подключены к одной клемме «К» переключателя). Подключаем друг к другу контрольную лампу, включаем зажигание и наблюдаем за ней. Горит: конденсатор «сломан» и требует замены. Нет, это полезно.

1 – катушка зажигания, 2 – крышка распределителя, 3 – распределитель, 4 – конденсатор.

– Используя провод от катушки зажигания.

Как и в описанном выше способе отсоединяем провод от катушки и провод конденсатора от розетки на распределителе. Включаем зажигание. Трогаем концы ниток. Возникают искры: неисправен конденсатор. Нет, все в порядке.

1 – катушка зажигания, 2 – крышка распределителя, 3 – распределитель, 4 – конденсатор.

– Зарядка током высокого напряжения с последующей разрядкой на землю».

Поворачиваем коленвал так, чтобы контакты переключателя в трамблере замкнулись. Отсоединяем только кабель конденсатора от трамблера. Включаем зажигание. Подводим кончик центрального высоковольтного кабеля от катушки зажигания к кончику кабеля конденсатора. Разомкните контакты переключателя отверткой (или слегка поверните распределитель рукой, чтобы контакты разошлись). Между концом провода высокого напряжения и концом провода конденсатора проскочит искра – конденсатор будет заряжен током высокого напряжения. Подносим к его корпусу кончик провода конденсатора. Появление разрядной искры со щелчком свидетельствует о нормальном состоянии конденсатора. Искры нет – неисправен конденсатор.

Примечания и дополнения

– Конденсатор на автомобилях ВАЗ 2105, 2107 и их модификациях с контактной системой зажигания устанавливается на распределителе (30.3706-01) параллельно контактам переключателя и служит для повышения вторичного напряжения и предотвращения выгорания контактов. Он заряжается, когда контакты размыкаются и разряжаются через вторичную обмотку катушки зажигания, что вызывает повышение вторичного напряжения.

– Рабочие параметры конденсатора автомобилей ВАЗ 2105, 2107: емкость конденсатора измеряется в диапазоне частот 50 – 1000 Гц и находится в диапазоне 0,20-0,25 мкФ, сопротивление изоляции при температуре (100 ± 2)) oС и постоянное напряжение 100 В должно быть больше 1 МОм / мкФ.

Прочие авторемонтные товары

Двигатель – это сердце автомобиля. Неудивительно, что это так удачно сказано. Для правильного функционирования двигателя требуется слаженная работа и взаимодействие различных агрегатов. Семейство различных компонентов системы зажигания – одно из самых важных. И конденсатор – важное звено в этой же системе.

Когда сомнения падают на конденсатор

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Ты не веришь мне? Даже механик с 15-летним стажем не поверил, пока не попробовал. А теперь экономьте на бензине 35000 рублей в год! Знать больше»

Конденсатор может выйти из строя в редких случаях, но в дороге водитель должен быть готов ко всему. А умение контролировать работоспособность конденсатора своими руками – часть обязательного арсенала навыков опытного водителя.

Диагностика автоматического конденсатора включает в себя подтверждение наличия искр и их нормального протекания. Следует знать, что блестки выглядят неравномерно, их цвет тускло-красный. Во время проверки конденсатора диагностике подвергается весь распределитель с одной контактной группой.

Примечание. Современные автомобили оснащены не механическим распределителем, а электронным переключателем. Если происходит сбой или сбой, коммутатор полностью модернизируется.

Проверка дозатора должна начинаться с крышки. Именно отсюда при наличии микротрещин проникает дорожный мусор, что приводит к затруднениям с подачей тока. В результате на СЗ не доходит импульс, они бездействуют и выходит из строя вся топливная система автомобиля.

Второй компонент, который исследуется в дистрибьюторе, – это контактная группа. Особое внимание уделяется зазору между контактами. Однако если они в норме, наблюдаются чрезмерные искры – сразу же возникает сомнение на конденсатор.

Вариант диагностики конденсатора первый

Проверка конденсатора – это наличие измерителя с названием амперметр, тестер или мультиметр. Концы устройства хорошо соединены с контактами. Зажигание включается, контакты трамблера должны быть разомкнуты. На этом этапе нужно посмотреть показания мультиметра.

О неисправности конденсатора можно судить по показаниям тестера близким к 0. При этом режим мультиметра должен быть в положении разряда 2-4 А.

Такие показания мультиметра говорят о полном выходе из строя конденсатора. Заменен на новый.

С помощью переноски

Другой способ проверить правильность работы – это иметь омметр или переносную лампу. Последнее также поможет выявить пробой конденсатора.

Вот как ставится диагноз:

• Провод конденсатора отсоединен от вывода переключателя.
• Кабель питания на катушке также отключен.
• Транспортные кабели подключены.

Если элемент поврежден, лампа должна загореться.

Внимание. Для уменьшения эффекта карбонизации контактов и увеличения вторичного тока рекомендуется синхронно подключать к ним конденсатор.

он питается от открывающей искры, даже если установлено минимальное расстояние. Все известные автомобильные схемы питания снабжены собственным конденсатором, емкость которого варьируется в пределах 0,17 – 0,35 мкФ. Например, в моделях ВАЗ емкость этого устройства близка к значениям 0,20 – 0,25 мкФ.

Если расход имеет отклонение, это напрямую влияет на минимизацию дополнительного тока. Разрядка и повторная зарядка конденсатора проблемы не решает.

Способ проверки пробоя

Для уверенности в разрыве это будет выглядеть так:

• Кабель катушки отключен.
• Провод тоже отсоединен от выключателя.
• Теперь рекомендуется оба конца этих проводов прикоснуться друг к другу, одновременно включив зажигание

При наличии сильной искры сомнений в разрыве конденсатора нет.

Третий вариант тестирования конденсатора

Метод предполагает зарядку током высокого напряжения. Вот как это делается.

• Конденсатор питается электричеством непосредственно от катушки.
• Затем осуществляется сброс на землю.

При отсутствии искрового разряда между электрическим проводом и фюзеляжем конденсатора можно говорить о неисправности конденсатора. Да и еще одно: при исправном конденсаторе будет слышен характерный щелчок.

Примечание. Если после зарядки устройства искра снова не появляется, это еще один повод убедиться, что ток течет из конденсатора.

Способ четвертый

Четвертый вариант проверки конденсатора связан с запуском коленчатого вала. Если во время установки ДВС происходит сильная генерация тока, это признак неисправного конденсатора.

Что касается неисправности, то ее легко определить при запуске двигателя. Если между центральным бронепроводом и массой возникает слабая искра, а контакты сильно искры, это свидетельствует о проникновении. Такой конденсатор уже не может нормально работать – его придется заменить.

Это позволит вам протестировать элемент системы по-разному. Каждый автомобилист в зависимости от своего опыта выбирает более подходящий вариант.
